Vynucení hladiny pro zadané příkazy (objekty) - FLay.

A - odpověď LISP utilita (reaktor) CS FLay (force layer) automaticky nastavuje hladiny pro výkresové objekty vytvářené zadanými příkazy (přiřazuje hladiny příkazům) nebo vkládanými bloky. Nastavení jsou načítána z uživatelského definičního souboru FLAY.TAB.

Pomocí reaktoru FLay můžete umístit všechny nově vytvářené texty, kóty, šrafy, bloky atd. do předdefinovaných hladin. Pokud hladina neexistuje, je automaticky vytvořena.

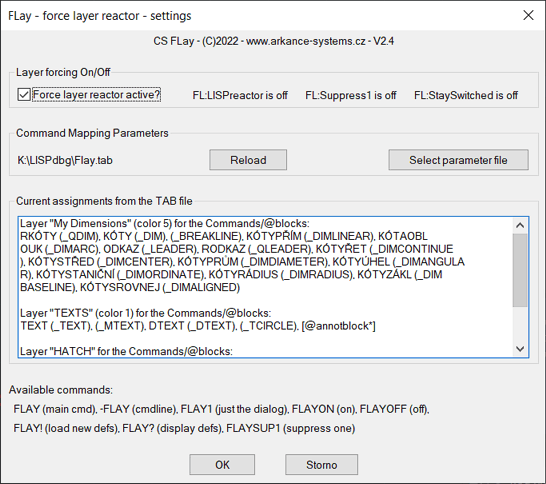

Bezplatná aplikace CS FLay je ke stažení na www.cadstudio.cz/download, popř. na Autodesk Apps. Načtěte ji pomocí APLČTI. Parametry nastavíte příkazem FLAY.

Od verze 2.1 můžete automaticky přepínat hladiny i pro LISP příkazy (např. TCIRCLE). Tuto možnost ale musíte předem zapnout pomocí:
(setq FL:LISPREACTOR T)

Jiná LISP proměnná nastaví zachování přepnutí hladiny - viz:
(setq FL:STAYSWITCHED T)

Od verze 2.2 můžete příkazem FLAYSUP1 potlačit přepnutí hladin pro 1 nejbližší příkaz (který by jinak vyvolal reakci přepnutí hladiny).

Od verze 2.3 můžete vkládat bloky zadaných jmen (nebo masky) do zadaných haldin.

Formát souboru FLAY.TAB
FLAY.TAB je textový soubor. Hladiny jsou definovány na řádcích začínajících hvězdičkou ("*"). Následující řádek pak definuje seznam příkazů nebo jmen bloků, pro které je tato hladina použita - tedy které budou automaticky přesměrovány do dané hladiny:

* layer_name [layer_color]
command1 command2 command3 ...

kde:
layer_name - název hladiny, která bude použita
layer_color - (volitelné) barva pro nově vytvářenou hladinu
command1 command2 - anglické názvy příkazů, které budou přesměrovávány do dané hladiny
@blockname - jména bloků (lze použít wcmatch masku), které budou vkládány do dané hladiny

Příklad:

* MOJETEXTY
TEXT DTEXT MTEXT TCIRCLE @AnnotLabel*
* KULATE_VECI
ARC CIRCLE ELLIPSE SPLINE

ACAD
