Q - otázka

3D spline s pevnou délkou (hadice, kabely).

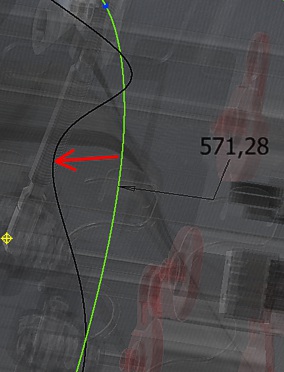

A - odpověď Od Inventoru 2019 je možné tvořit 3D spline křivky (interpolační) s pevně danou délkou. Modely vytvořené z takovéto zdrojové geometrie zachovávají i při adaptivní editaci svou předem danou délku a např. změna dráhy pružné hadice nebo kabelu vyvolá - stejně jako v reálném světě - patřičné "zkroucení" tak, aby celková délka zůstala zachována.

Pro uzamčení délky stačí spline křivku 3D náčrtu zakótovat, tedy připojit standardní délkovou kótu vazby. Metoda interpolace (fit) se tím u tohoto splinu změní na metodu minimální energie a zadaná délka křivky bude použita jako délka převedeného spline.

Funkce pracuje na jakékoliv 3D interpolované spline - samostatné spline, spline křivce tažení, nebo spline kostře modulu Trubky a potrubí.
Inventor2019
100% *  CAD
4.4.2018    1855×
inventor kóta křivka model náčrt potrubí vazba
