Q - otázka

Proč mi nejde přidat text do vrstvy plošného spoje ve Fusion 360?

A - odpověď Prostředí návrhu PCB desek plošných spojů (Electronics Design) nabízí i funkci popisek v jednotlivých vrstvách PCB desky.

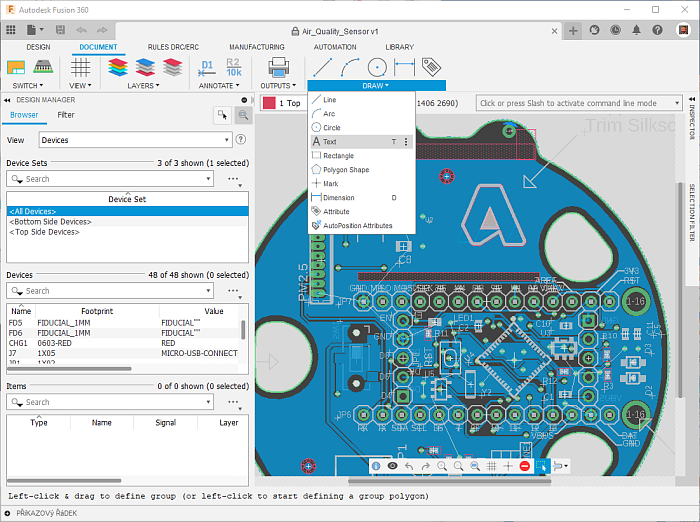

Ujistěte se, že máte aktivní správnou vrstvu. V ribbonu DOCUMENT > DRAW spusťte funkci Text, resp. stiskněte klávesovou zkratku T.

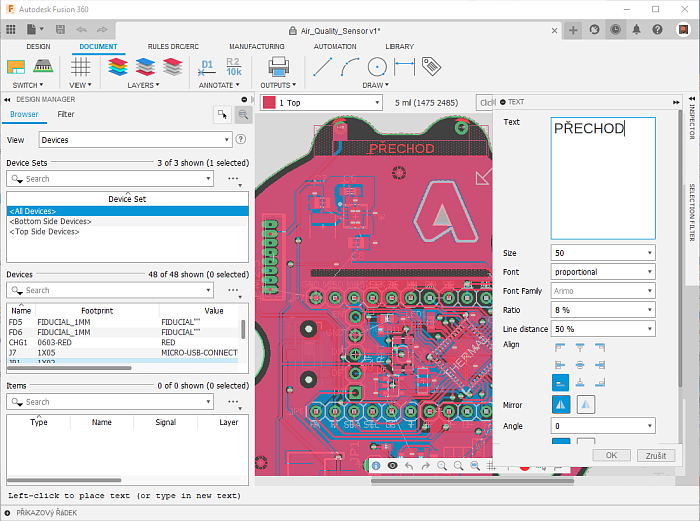

V paletě TEXT pak zadejte požadovaný text a určete jeho velikost, font, zarovnání a další parametry. Nyní ale neklikejte na tlačítko OK, nýbrž kurzorem myši najeďte na na požadované umístění textu (pozor, kurzor může být implicitně skryt pod paletou TEXT). Kliknutím myší potvrďte umístění daného textu (i opakované). Pomocí OK pak ukončete režim umisťování textů popisek.

Fusion360EAGLE
100% *  CAD
17.2.2021    313×
font text zkratka
