2D nesting Obecná optimalizace rozložení - 2D



2D Shape Nesting - optimalizace rozložení obecných součástí nepravidelného tvaru



2D-nest Pomocí tohoto online nástroje můžete optimalizovat rozmístění dílů zadaných tvarů na zadanou obecnou plochu výchozího materiálu. Můžete tak optimálně naskládat tvarované plechové, plastové nebo papírové součásti a výseky pro vyřezání, vystříhání nebo vypálení - tak, aby spotřeba materiálu a výsledný odpad po rozřezání byly co nejnižší. Výchozí tvary (součástí i kontejneru) jsou načítány ze souborů ve vektorovém formátu SVG a vypočítaný tvar rozmístění prvků můžete uložit zpět do formátu SVG nebo PDF.

Výpočet probíhá přímo ve vašem internetovém prohlížeči. Pokračuje až do stisku "Stop Nest". Náročnější skladby mohou silně zatížit procesor, pozor na mobilních zařízeních.

Požadované díly a plochy lze exportovat například z AutoCADu nebo Inventoru ve formě uzavřených křivek pomocí bonus aplikace SVG Export. Pro vytvoření nebo poskládání SVG podkladu z více zdrojových souborů (drag-n-drop) můžete využít např. SVG editor Method Draw. Pro výpočet pak vyberte obrys listu (kontejneru) a klikněte na tlačítko "Start Nest":

SVGnest

Open Source nesting

What exactly is "nesting"?

If you have some parts to cut out of a piece of metal/plastic/wood etc, you'd want to arrange the parts to use as little material as possible. This is a common problem if you use a laser cutter, plasma cutter, or CNC machine.

In computer terms this is called the irregular bin-packing problem

How much does it cost?

It's free and open source. The code and implementation details are on Github

Does it use inches? mm?

SVG has its internal units, the distance related fields in the settings use SVG units, ie. pixels. The conversion between a pixel and real units depend on the exporting software, but it's typically 72 pixels = 1 inch

My SVG text/image doesn't show up?

Nesting only works for closed shapes, so SVG elements that don't represent closed shapes are removed. Convert text and any other elements to outlines first. Ensure that outlines do not intersect or overlap eachother. Outlines that are inside other outlines are considered holes.

It doesn't ever stop?

The software will continuously look for better solutions until you press the stop button. You can stop at any time and download the SVG file.

Some parts seem to slightly overlap?

Curved shapes are approximated with line segments. For a more accurate nest with curved parts, decrease the curve tolerance parameter in the configuration.

Ukázkové SVG soubory, jejich zdrojové DWG a ukázka výsledku. SVG soubor můžete do web aplikace nahrát i přetažením (drag-n-drop).

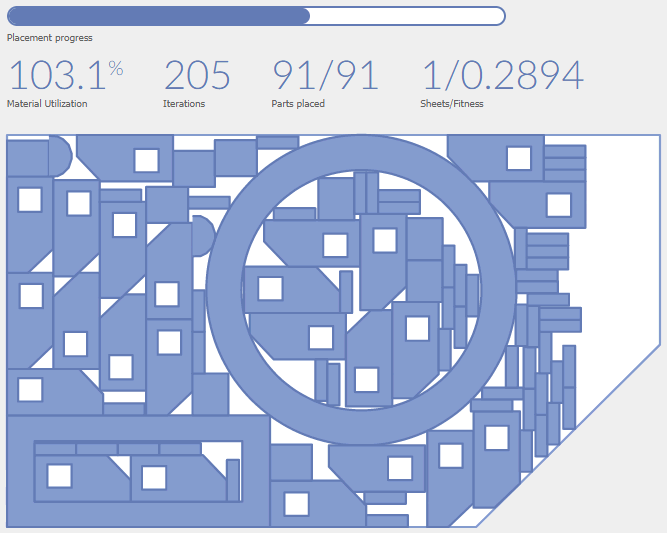

Plechové díly (otvory):   SVG   (DWG)

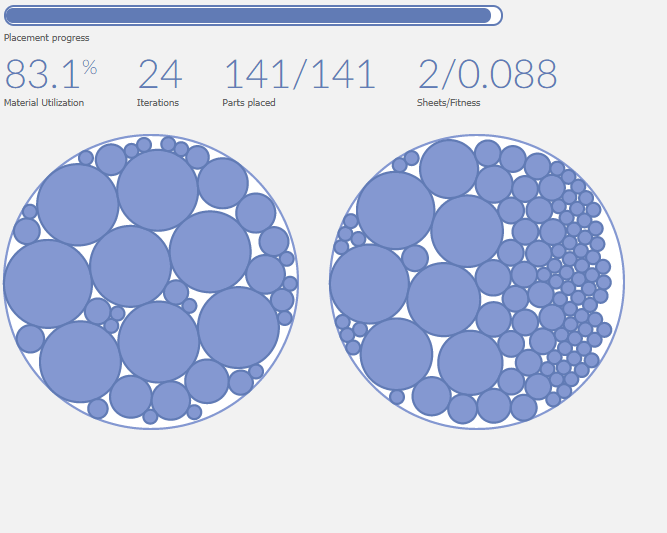

Kružnice (náročné):   SVG   (DWG)

Space between parts

?

Curve tolerance

?

Part rotations

?

GA population

?

GA mutation rate

?

Part in Part

?

Explore concave areas

? Save Settings





Poznámka:
Optimalizační proces využívá orbitální genetický algoritmus. Pomocí konfigurace můžete ovlivnit rozteče a otáčení jednotlivých prvků. Vygenerované rozmístění nepředstavuje ve všech případech tu nejlepší strategii pro využití maxima zadané plochy. Pro plnou optimalizaci rozmístění libovolných 2D tvarů využijte profesionální nástroje, např. Autodesk Trunest, CAMduct nebo Fusion 360.

Web aplikace vyžaduje prohlížeč Chrome, Firefox, Opera. Autor: Jack Qiao - MIT LICENSE.
